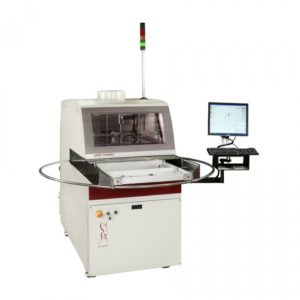

Jade Handex

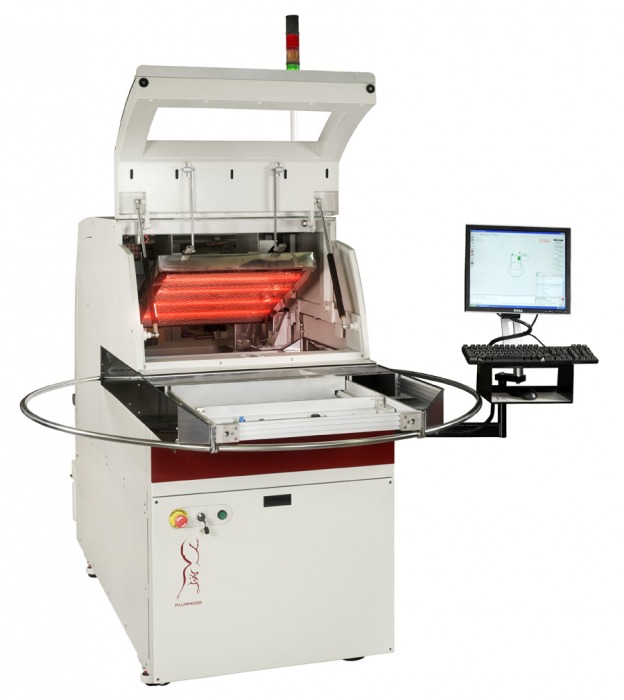

Zaprojektowany, aby zaspokoić potrzeby małych producentów elektroniki. Jade-Handex oferuje dużą szybkość i elastyczność przy minimalnych kosztach. Jade-Handex jest wyposażony w rewolucyjny podwójny układ transportowy z obrotowym stołem PCB, który umożliwia jednoczesne ładowanie / rozładowywanie podczas przetwarzania produktu.

Opis

Nasz opatentowany fluxer nowej generacji typu drop-jet oferuje szybkie i skuteczne nanoszenie topnika z zbiornika ciśnienieniowego. Pomaga to w utrzymaniu poziomu konserwacji na minimalnym poziomie, umożliwiając jednocześnie stosowanie topników o wyższej zawartości ciał stałych, jak również topników rozpuszczalnych w wodzie.

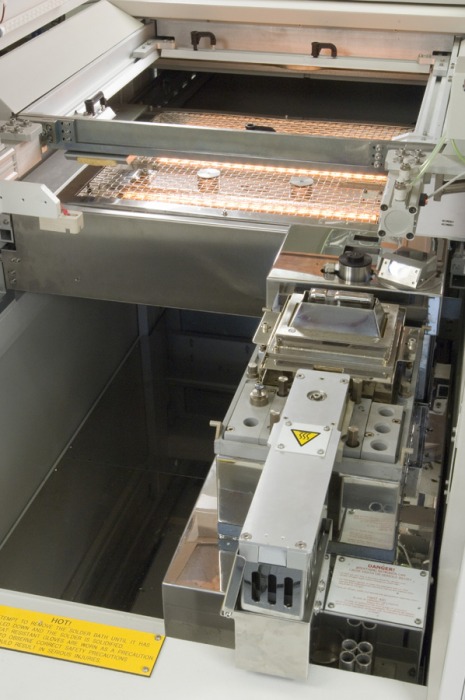

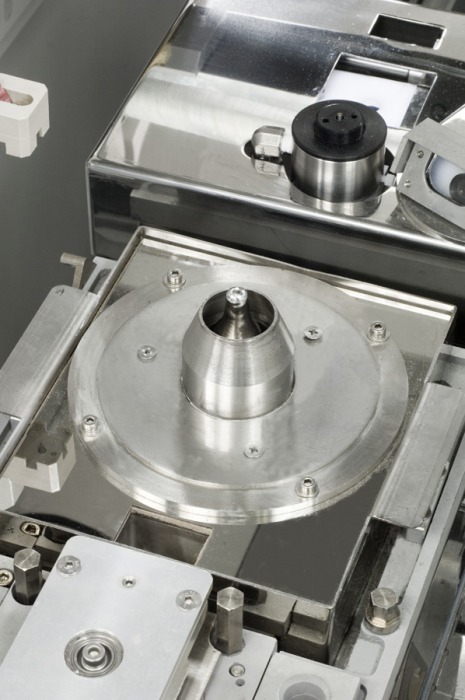

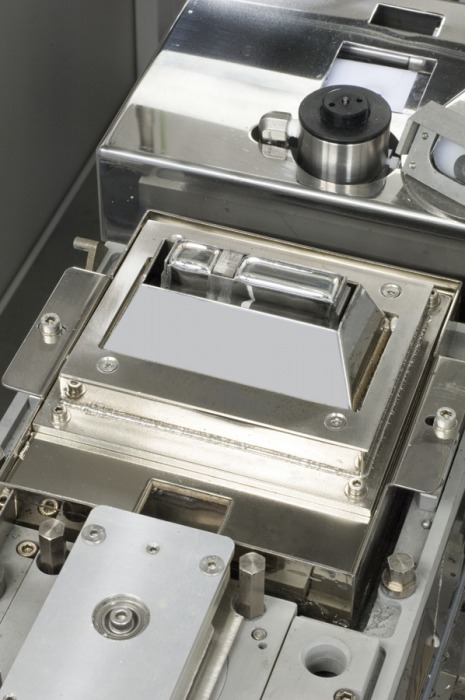

W ramach podstawowej filozofii tego systemu opracowano nową wannę lutowniczą o niskim poziomie konserwacji i mechanizm pompy, który porusza się w trzech osiach ruchu, nie ograniczając jednocześnie dostępu do PCB. Lutowie jest dostarczanie przy użyciu sprawdzonej technologii dzięki naszemu projektowi dysz AP-1 lub niestandardowym specjalnym dyszom, w których zastosowano opatentowany spiralny powrót lutowia do technologii kąpieli o zmniejszonym potencjale lutowania.

Podobnie jak w przypadku bardziej zaawansowanych systemów Pillarhouse, proces lutowania jest rozszerzony przez obojętną gorącą kurtynę azotową, która zapewnia obojętną atmosferę dla procesu lutowania, a także pomaga w zapobieganiu utlenianiu lutowia. Proces ten zapewnia lokalne podgrzanie punktu lutowania , zmniejszając w ten sposób szok termiczny dla komponentów.

Jade-Handex jest kontrolowany przez komputer PC, poprzez interfejs PillarCOMM, oparty na systemie Windows® „Point & Click” z wyświetlaniem obrazu PCB. Dodatkowo nasz pakiet offline PillarPAD pozwala operatorowi tworzyć rogramy niezależnie od maszyny przy użyciu danych Gerber



Funkcje standardowe

  • PC  wraz monitorem TFT zintegrowany z maszyną
  • Automatyczne doładowanie i wykrywanie poziomu lutowia
  • System azotu obojętnego
  • Flukser kropelkowy
  • Zestaw końcówek dysz lutowniczych AP-1
  • Wewnętrzna ekstrakcja oparów
  • Kolorowa kamera do programowania

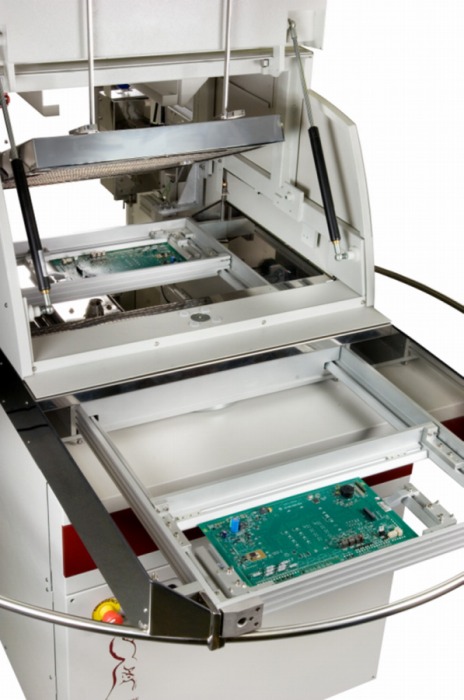

  • Obrotowy stół indeksujący z dwóma pozycjami roboczymi
  • Oprogramowanie Windows PillarCOMM
  • Ręczny system korekcji położenia znaczników
  • Wielopoziomowa kontrola dostępu zabezpieczona hasłem
  • System programowania offline PillarPAD
  • Czujnik poziomu topnika
  • Kamera do podglądu procesu lutowania wraz z opcją nagrywania
  • System pomiaru i korekcji wysokości fali lutowniczej
  • Możliwość lutowania bezołowiowego
  • Codzienny zestaw serwisowy

Opcje monitorowania

  • Czujnik obecności topnika – termistor
  • Monitorowanie rozpylania topnika
  • Monitorowanie przepływu topnika
  • Monitorowanie rozpylania i przepływu topnika
  • Monitorowanie ilości tlenu O2 ppm
  • Monitorowanie obrotów pompy
  • Monitorowanie przepływu azotu



Opcje systemu

  • Fluxer ultradźwiękowy
  • Dual drop-jet / ultradźwiękowy fluxer

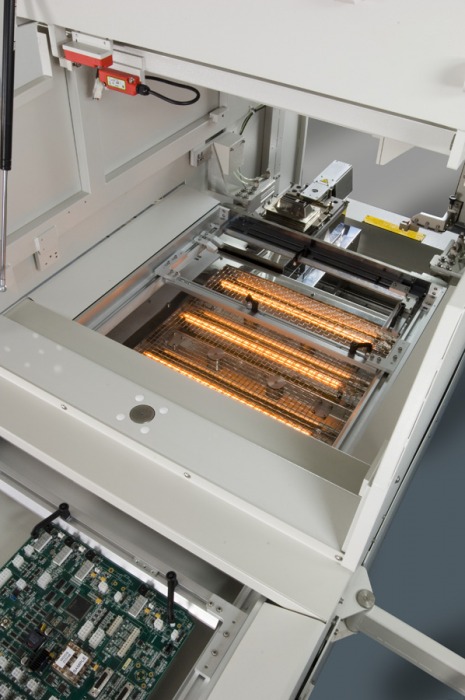

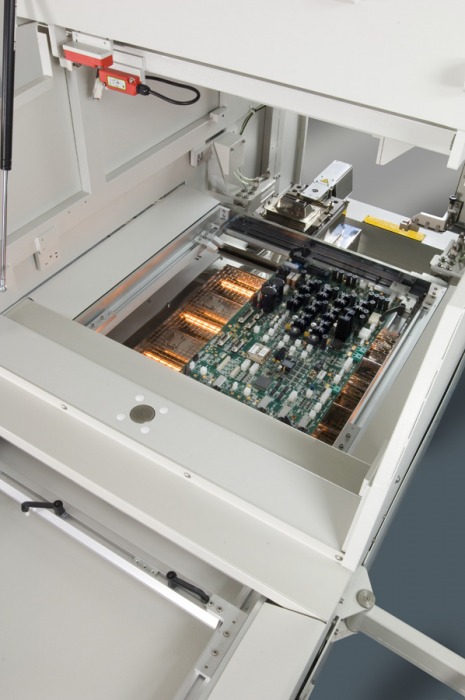

  • Stałe podgrzewanie górne IR
  • Wsuwany / wysuwany dolne podgrzewanie IR.\
  • Pirometr do kontrola temperatury w pętli zamkniętej
  • Automatyczny system korekcji znaczników
  • Laserowa kontrola wygięcia płytki
  • Identyfikacja szpuli lutowniczej
  • Kodowanie kąpieli lutowniczej (identyfikuje prawidłową kąpiel w programie)
  • Enkodery na osi X, Y i Z.
  • Wytwornica azotu

Specifikacja

  • Wysokość: 1627mm (64”) – (bez sygnalizatora świetlnego)
  • Szerokość: 1900mm (74“)
  • Głbokość: 2508mm (99”)
  • Maksymalny rozmiar PCB: 457mm x 508mm (18” x 20”)
  • Odstęp krawędzi: Powyżej / poniżej 3 mm
  • Odstęp wysokości: powyżej 95 mm / poniżej 45 mm nominalnej
  • Lut: wszystkie powszechnie używane typy lutowia (w tym bezołowiowe)
  • Pojemność naczynia lutowniczego: 15 kg (33lb) – standard
  • 25kg (55lb) – opcjonalnie duża wanna
  • Aplikatory: styl AP-1 (2,5, 3, 4, 6, 8, 10, 12 mm)
  • Rozszerzone i Jet-Tips (do 25 mm średnicy)
  • Jet-Wave (do 25 mm szerokości)
  • Dysza szerokokątna 150 mmStrumień:
  • Niski poziom konserwacji. Topniki z niską zawartość ciał stałych, topniki no clean , system ciśnieniowy i obojętny, opcjonalnie dostępny system rozpuszczalny w wodzie
  • Rozdzielczość osi X, Y i Z: 0,15 mm
  • Powtarzalność: +/- 0,05 mm
  • Zużycie azotu: 30-100 litrów / min. – zależnie od konfiguracji dyszy lutowniczej
  • Czystość azotu: 99,995% lub lepsza
  • Zasilacze: jednofazowe + PE
  • Napięcie: 230 V
  • Częstotliwość: 50 / 60Hz
  • Moc: 10,5 kVA max. – Zależne od konfiguracji maszyny.
