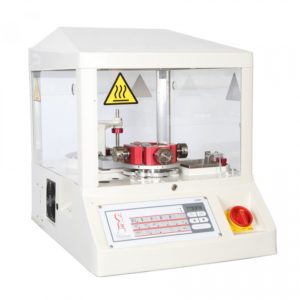

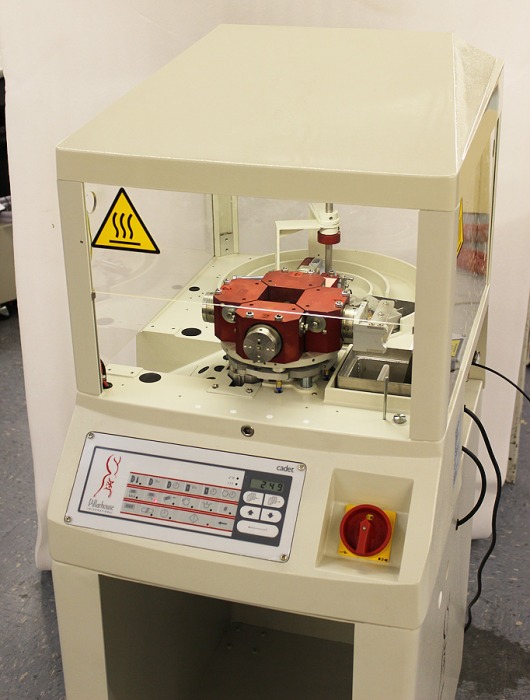

Cadet

Nastołowa maszyna do selektywnego lutowania

Uniwersalna obrotowa stacja lutownicza idealnie nadaje się do produkcji dużej lub małej objętości, Cadet, łączy w sobie dobrze sprawdzone techniki lutowania z zaawansowaną technologią mikroprocesorową. Znaczna część jego wszechstronności wynika ze specjalnie zaprojektowanego systemu programowania, który umożliwia użytkownikowi dostęp do wszystkich parametrów topnika i lutowania, a ponadto szybką zmianę produktu uzyskuje się szybko i łatwo dzięki prostemu projektowaniu narzędzi i identyfikacji programu.

Opis

Nanoszenie topnika

Przy użyciu tego samego systemu co w procesie lutowania strumień jest doprowadzany do końcówek za pomocą tygla, co zapewnia wysoką jakość i powtarzalność. Zastosowanie topnika ma ogromne znaczenie, to tutaj Cadet ma przewagę, ponieważ jest w stanie kontrolować aplikację i unikać zanieczyszczenia szpuli przez dokładne podawanie topnika. Nadmiar strumienia i resztki izolacji są ograniczone do minimum dzięki starannej kontroli wysokości zanurzenia i czasu zanurzenia, co osiąga się dzięki mikroprocesorowi i silnikom krokowym.

Lutowanie

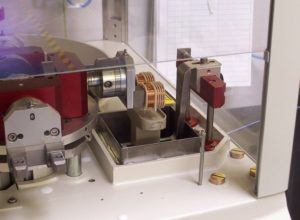

Cadet wykorzystuje prosty, niezawodny system statyczny, który zapewnia czyste lutowie na stałym poziomie i objętości, oferując w ten sposób powtarzalne połączenia lutowane o wysokiej jakości w każdej operacji. Tygiel lub aplikator (który może być specyficzny dla produktu, jeśli jest wymagany) jest podnoszony ze stopionej kąpieli z lutu w celu zanurzenia końcówek komponentów w aplikatorze na dokładną głębokość i przez kontrolowany okres czasu. Wszelkie zanieczyszczenia lub kożuchy są usuwane bezpośrednio z powierzchni lutu przez unikalny podwójny system czyszczenia bezpośrednio przed lutowaniem. Temperatura lutowia jest kontrolowana przez procesor i oferuje użytkownikowi możliwość podgrzewania lutu do 500 ° C, co daje możliwość użycia zarówno lutów o wysokiej jak i niskiej temperaturze.

Programowanie

Cadet może być szybko i łatwo zaprogramowany do lutowania szerokiej gamy różnych produktów, np. Cewek, transformatorów, końcówek przewodów i małych płytek PCB. Urządzenie ma pamięć do 49 programów, a parametry topnika i lutowania są wprowadzane za pomocą klawiatury, aby zapewnić pełną kontrolę: temperatury kąpieli lutowniczej (z dokładnością do ± 5 ° C), wysokości strumienia topnika i lutowania (co 0,1 mm ), oraz czas zanurzenia strumienia i lutowania (do 0,1 sekundy). Dodatkowe operacje można również kontrolować, np. narzędzie do testowania komponentów, rozładowanie komponentów i regulacja czasu cyklu itp. 24-godzinny zegar budzika jest dostarczany jako standardowe wyposażenie, które umożliwia automatyczne włączanie i wyłączanie urządzenia, co umożliwia np. nagrzanie lutowia do określonej temperatury przed rozpoczęciem zmiany..

Funkcje standardowe

Opcje Systemu

The Cadet, bardzo wszechstronna maszyna może być jeszcze bardziej rozbudowana poprzez dodanie różnych opcjonalnych urządzeń, niektóre opcje są wymienione poniżej.

Obrotnica

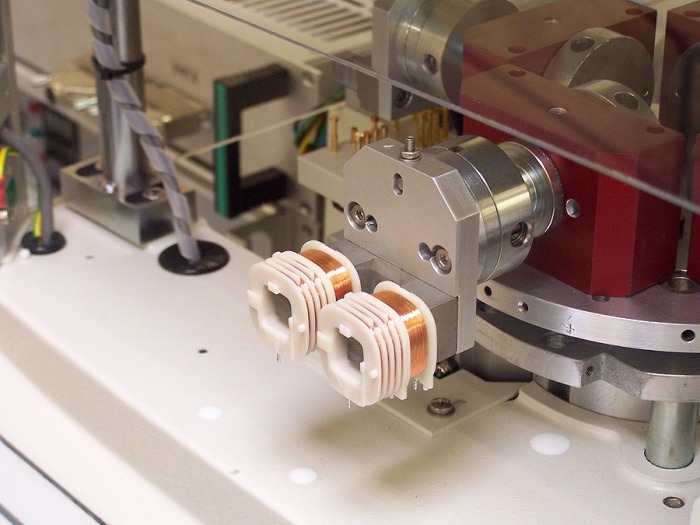

Opcjonalny moduł obrotu umożliwia obsługiwanie komponentów z końcówkami po przeciwnych stronach przy użyciu tego samego oprzyrządowania, przy jednoczesnym topieniu i lutowaniu bez konieczności ponownego ładowania podzespołu. Ponadto, jeśli komponent ma różne wymagania dotyczące lutowania po każdej stronie, kadet zidentyfikuje różne parametry programowania.

Automatic Test/Unload

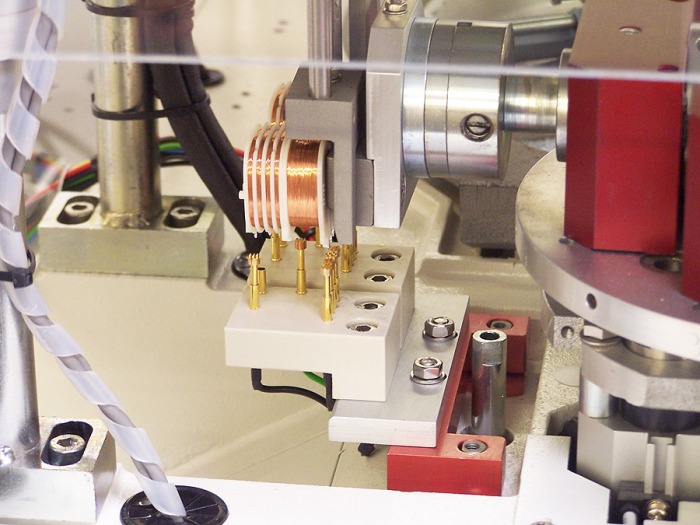

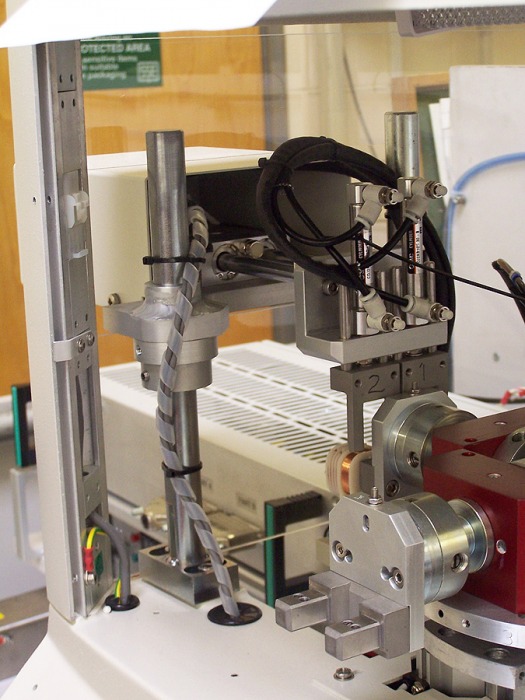

Opcjonalne urządzenia testujące i / lub wyładowujące umożliwiają przetestowanie komponentów pod kątem ciągłości elektrycznej lub odporności przed wyrzuceniem / rozładowaniem komponentu automatycznie lub ręcznie w funkcji przejścia lub usterki.

Kontroler gęstości topnika FDC

Ta opcja jest oddzielną samodzielną maszyną i znajduje się na podłodze sąsiadującej z częścią lutującą, kontroluje lepkość topnika i utrzymuje go przy właściwej grawitacji. FDC jest podłączony do maszyny do lutowania i nieustannie ponownie cyrkuluje topnik pomiędzy nim a zbiornikiem topnika w maszynie. Po powrocie do FDC topnika, przechodzi przez Hydrometr, który monitoruje jego lepkość, jeśli staje się zbyt gęsty, dodaje się rozcieńczalniki, aż do uzyskania odpowiedniej konsystencji.

Monitoring Options

Specyfikacja

  • Wysokość: 655 mm / 26 „
  • Wysokość: 1395 mm / 55 „z podstawą
  • Szerokość: 510 mm / 20 „
  • Głębokość: 730 mm / 29 „
  • Lutowanie: wszystkie powszechnie stosowane rodzaje lutowia – w tym bezołowiowe
  • Aplikatory: specjalne dysze
  • Ciśnienie zasilania powietrzem: 5 bar / 72 psi
  • Zasilacze: jednofazowy + PE
  • Napięcie: 208V – 250V
  • Częstotliwość: 50 / 60Hz
